Защита питания
3.1 3.7V锂电静电浪涌保护方案

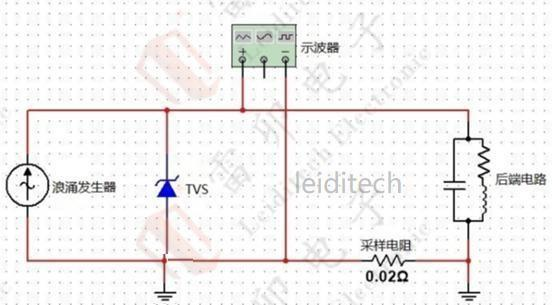

(В заднюю цепь TVS добавлено сопротивление отбора проб, предназначенное для защиты потока, что делает TVS более удобным для высвобождения волн, тем самым защищая заднюю часть электричества
Путь.
Компоновка плат для подавления электростатического разряда, быстрого переходного изменения (
EFT) имеет решающее значение, а также мгновенные изменения электрического потока. Рекомендуется придерживаться следующих руководящих принципов:
1 Включите TVS ESD как можно ближе к входному зажиму или разъему.
Длина пути между ESD TVS и защищенной линией должна быть сведена к минимуму.
Минимизация параллельных сигнальных путей.
4 Избегайте одновременной работы защищенного проводника с незащищенным проводником.
Минимизация всех печатных плат (
PCB - проводящие контуры, включая цепи питания и заземления.
Сведение к минимуму длины переходного пути возвращения на Землю.
Избегайте использования общих переходных маршрутов возврата к общедоступным местам приземления.
8 По возможности используйте плоскость земли. Для многослойных ПХБ используются заземленные сквозные отверстия.

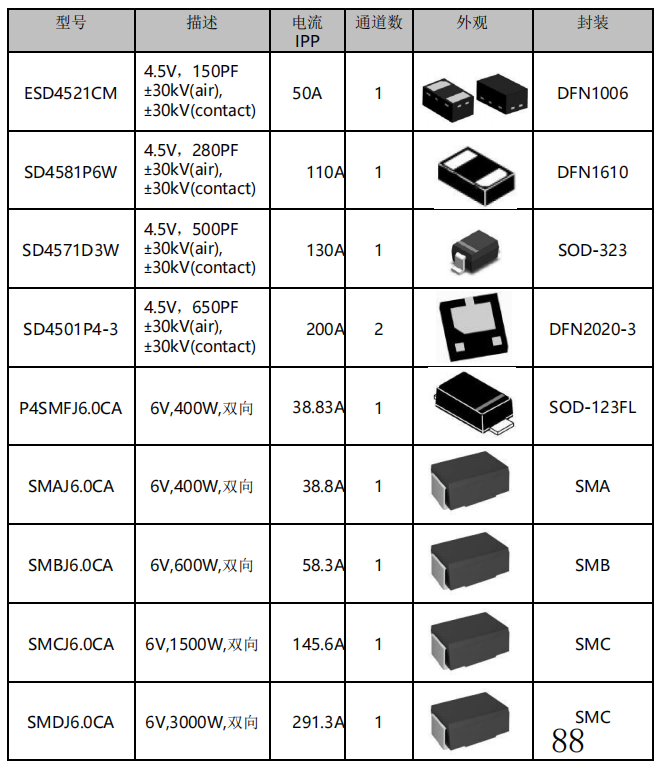

Батарея телефона, как правило, составляет напряжение 4,2 - 4,5В, больше, чем батарея телефона, которая может быть заполнена барабаном. Точная защита от конца батареи, Рэй
Электронные рекомендации выбирают 4.5V TVS.
