Защита питания
17.2 Низкая IR схема защиты от переключения питания Шотки

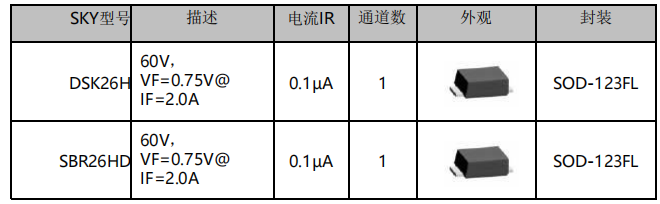

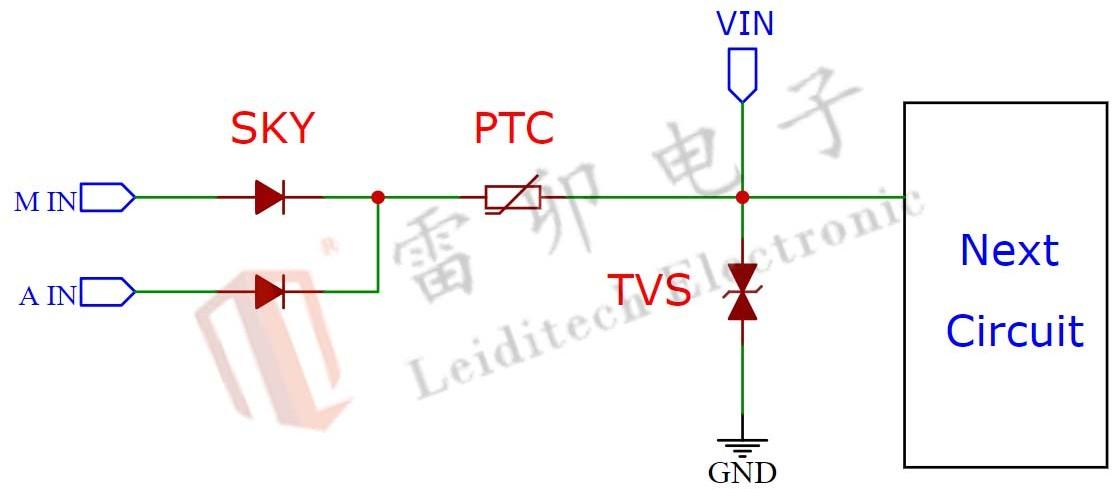

Эта схема использует 2 SKY с низкой утечкой, по одному на каждую линию питания, ток с низкой утечкой более энергосберегающий, может быть применен к источнику питания переключателя с большой утечкой тока
В середине.

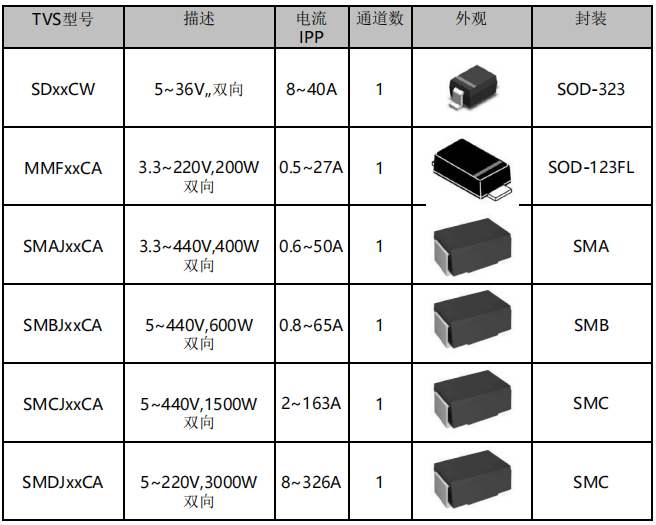

Устройства TVS и SKY, используемые для защиты от волн интерфейса постоянного тока, могут быть выбраны для защиты тока в зависимости от среды, в которой находится источник питания.
Эффективность для защиты от обратного соединения.
Соответствует ISO 61000 - 4 - 2 (класс 4) контактный разряд 30 кВ, воздушный разряд 30 кВ. Для выполнения измерений высокого уровня волн IEC61000 - 4 - 5
Для этого необходимо выбрать мощный пакет SMC.
Эта схема особенно подходит для однополюсной батареи, одного конца зарядки анти - обратного соединения, особенно энергосберегающей
Эта схема особенно подходит для однополюсной батареи, одного конца зарядки анти - обратного соединения, особенно энергосберегающей
