15.1 Быстрая зарядка телефонов для защиты интерфейса PDTYPE - C
Полное название PD, USB Power Delivery Specification, является стандартом быстрой зарядки, разработанным Организацией по стандартизации USB.

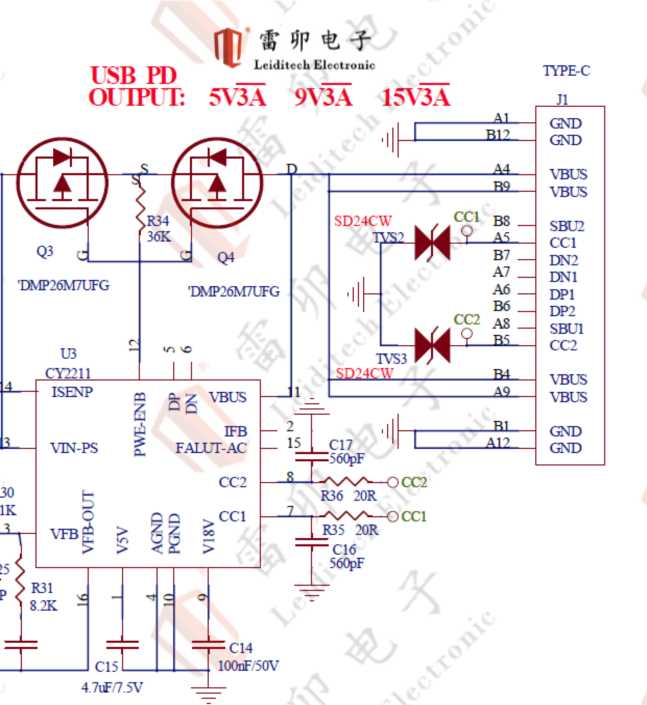

Использование leiditech SD24CW (SOD - 323 24V) в этой схеме обеспечивает эффективную защиту от подключаемого статического электричества и волн и уже используется во многих случаях.
(USB PD с быстрой зарядкой 15 Вт 27 Вт 45 Вт)
VBUS заряжает телефон
2.CC1 / CC2 Настроить канал (
Конфигурационный канал)
Основные функции ступни CC1 / CC2:
a. Обнаружение соединений линий данных, различение прямых и отрицательных вставок линий данных, различение первичных и вторичных устройств
Настройка VBUS (в режиме USB TYPE C и USB Power Delivery)
c. Настройка других режимов, например, при звуковых аксессуарах
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
В некоторых вариантах используется TX1 / RX1 TX2 / RX2 D + D - ступня
TX1 / RX1 TX2 / RX2 для передачи данных USB3.1, в настоящее время Type - C использует только одну из этих групп
D + D - сигнал передачи данных для USB 2.0

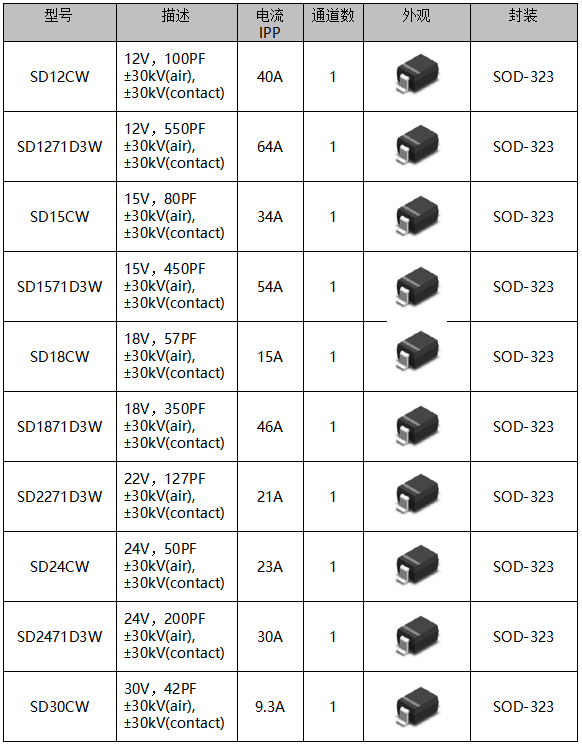

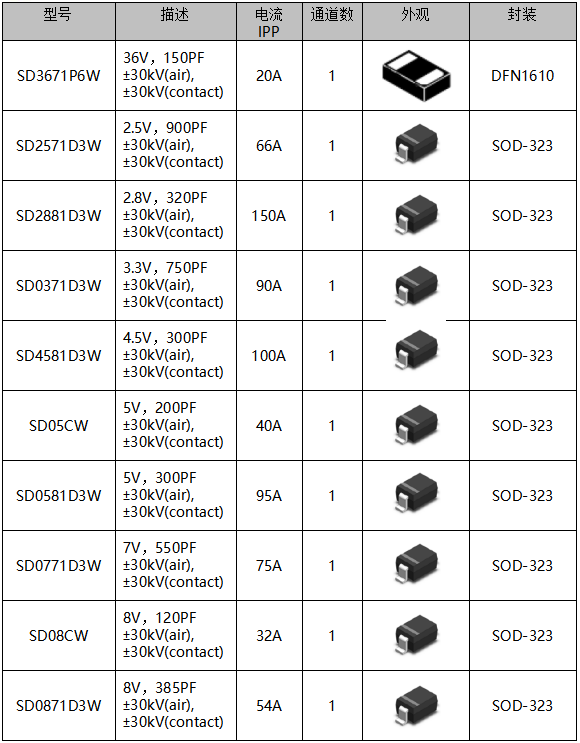

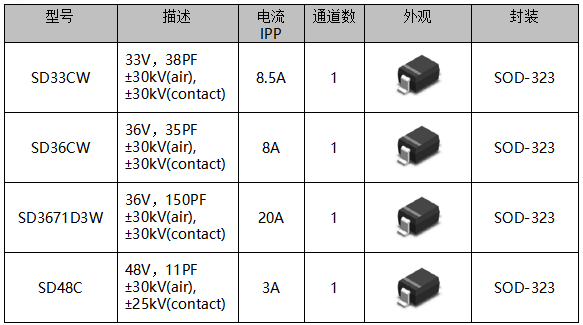

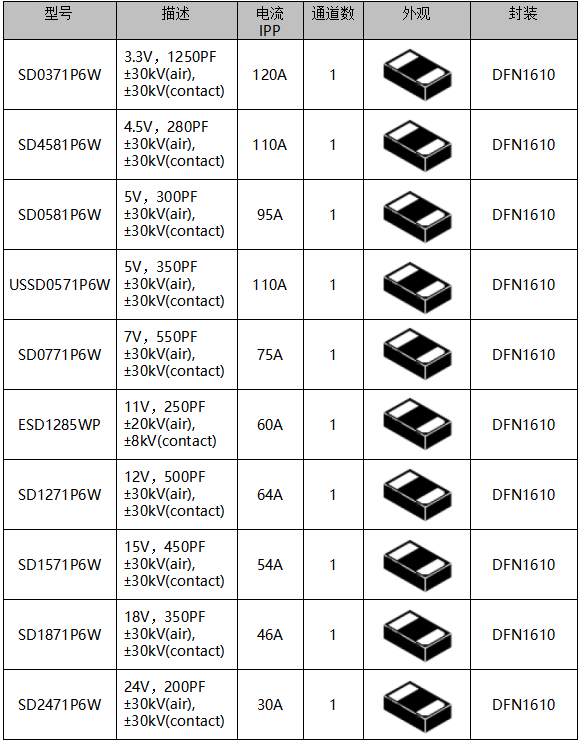

Больше электростатических волн большого тока, небольшая упаковка ESD можно увидеть в следующей таблице
