Промышленное применение
1.1 Применение модуля PLC на электрической несущей
Для основной конструкции продукта Leiditech настоятельно рекомендует обратиться к схеме схемы ниже для конструкции защиты безопасности на линиях L и N и конструкции соединения сигнала PLC. Это поможет уменьшить риск повреждения модуля ПЛК, вызванного перенапряжениями и другими проблемами.

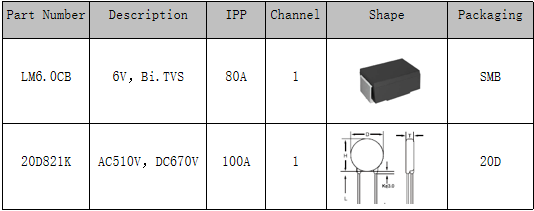

Пояснение:Двухнаправленные диоды защиты TVS (D1/D2) для первичной и вторичной стадий являются обязательными компонентами.
Точка соединения сигнала ПЛК на линиях L и N должна быть размещена после варистора (RV1).
После сигнала ПЛК два индуктора общего режима (L1/L2) должны быть подключены рядом, чтобы изолировать сигнал ПЛК от основного источника питания.
Трансформатор T1 представляет собой трансформатор 1:1.
C1 является конденсатором безопасности.
