Защита сигналов
1.9 Схема электростатической защиты интерфейса USB 2.0 - USB3.1
Фон: USB интерфейс от 2.0 до нынешнего 3.1 Gen 2, скорость передачи данных от 480 Мбит / с до 10 Гбит / с, скорость передачи данных становится все выше и выше, поэтому требования к емкости для устройств защиты от электростатического разряда становятся все меньше и меньше, чтобы сохранить целостность сигнала.

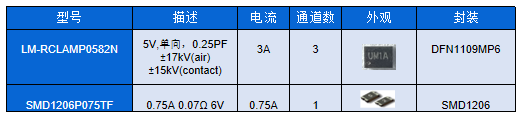

Решение: USB 3.1 Gen 2 Tx / Rx линии ESD должны иметь емкость 0,5 pF или ниже и рабочее напряжение > 3,6 В. Следующим решением является 3 - канальный ESD, сверхнизкая емкость (0.25PF).
Этот ESD защищает четыре ступни USB - разъема (VCC, D, D + и Gnd), поэтому источники питания и линии передачи данных защищены. Для USB 3.1 Gen 2 можно использовать три, а для USB 2.0 - один.
Raymood Electronics предлагает различные варианты защиты интерфейса, собственная лаборатория электромагнитной совместимости для тестирования клиентов
Raymood Electronics предлагает различные варианты защиты интерфейса, собственная лаборатория электромагнитной совместимости для тестирования клиентов
