TVS диод подавления переходного напряжения

Во - первых, введение названия теста TVS

диод подавления переходного напряжения, сокращенно TVS. Когда полюс TVS подвергается обратному переходному высокоэнергетическому удару, он может со скоростью 1012 s превратить свой высокий импеданс между полюсами в низкий импеданс, поглотить мощность импульсного перенапряжения до нескольких киловатт, чтобы щипцы напряжения между полюсами находились в одном заданном значении для эффективной защиты прецизионных компонентов в электронных линиях от повреждения различными импульсами импульсного перенапряжения.

Во - вторых, навыки выбора TVS

1.Vrwm для TVS должен быть выше максимального постоянного или непрерывного рабочего напряжения защищаемой цепи более чем на 10%, номинального стандартного напряжения цепи и допуска " высшего класса". Если выбран слишком низкий Vrwm, устройство может входить в лавину или влиять на нормальную работу цепи из - за слишком большого тока обратной утечки. Напряжение разделения последовательного соединения, ток разделения параллельного соединения.

2.Vc для TVS должен быть меньше поврежденного напряжения защищаемой цепи.

3 Мощность TVS должна быть больше возможной пиковой импульсной мощности в защищаемой цепи.

4.Ipp для TVS должен быть больше переходного импульсного тока цепи.

5 Для молниезащиты цепи интерфейса данных рекомендуется выбрать полупроводник ESD с низкой емкостью.

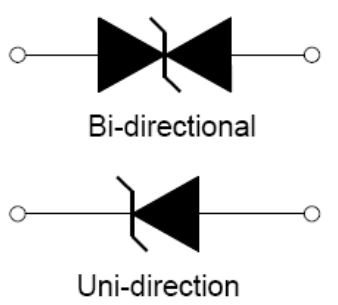

6. выберите полярность и структуру упаковки TVS в зависимости от использования. Выбор биполярного TVS для цепи переменного тока более рациональный; Выбор полупроводниковых массивов ESD для многопроводной защиты более выгоден.

Part Number	Power(W) All - 174 200 400 600 1000 1500 2100 3000 3600 5000 6000 6600 8000 12000 15000 30000 Filter Reset	Vrwm(V) All 3.3 5 5.8 6 6.4 6.5 7 7.02 7.5 7.78 7.8 8 8.5 8.55 8.6 9 9.4 10 10.2 11 11.1 12 12.8 13 13.6 14 15 15.3 16 17 17.1 18 18.8 20 20.5 22 23.1 24 25.6 26 28 28.2 30 30.8 32 33 33.3 36 36.8 39 40 40.2 42 43 43.6 45 47.8 48 50 51 53 54 58 58.1 60 64 64.1 66 70 70.1 71 72 75 76 77.8 78 80 82.4 84 85 85.5 90 94 96 100 102 108 110 111 120 128 130 132 136 140 144 145 150 154 156 160 168 170 171 180 185 190 198 200 208 210 214 216 220 237 240 250 256 258 260 270 280 288 300 342 350 376 380 400 408 430 434 440 450 459 460 467 477 486 495 512 530 1600 Filter Reset	Vbr(V) All 10 10.4 10.5 11.1 11.4 12.2 12.3 12.4 13.3 14.3 14.4 15.2 15.6 16 16.7 17.1 17.8 18.9 19 20 20.9 22.2 22.8 24.4 25.7 26.7 27 28.5 28.9 31.1 31.28 31.4 31.9 32 33.2 33.3 33.5 34.2 34.4 35.5 100 100.5 105 107.2 111 113.9 114 120.6 122 124 133 134 137 143 144 147.4 152 155 158 160.8 162 167 167.6 171 174.3 178 178.7 179 180 187.7 189 189.9 190 200 201 201.1 209 211 221.2 223 224 231 233 237 241.3 246 250 268 268.1 277 279 279,00 282 285 288.2 289 290.4 301.6 311 312.8 318 321.7 332 335 36..7 4.1 4.22 4.6 6 6.4 6.45 6.5 6.67 6.7 7 7.1 7.13 7.2 7.22 7.78 7.79 7.8 7.98 8.3 8.33 8.65 8.7 8.89 8.9 9.21 9.4 9.44 9.5 9.83 36.7 36.9 37.1 40 40.2 40.6 40.9 43.6 44.4 44.7 46.9 47.8 48 48.5 50 50.3 53.2 53.3 53.6 56.7 57 58.9 60 60.3 64 64.4 64.6 64.8 66.7 67 71.1 71.3 71.5 72 73.7 77.8 77.9 78.2 79.3 80.4 83.3 83.8 85 86.5 86.7 87.1 88.8 93.8 94.4 95 380 391 401 418 440 447 456 485 492 503 503.5 513 522.5 560 570 Filter Reset	Vc(V) All 7.3 8.8 9.2 10.3 10.5 11.2 11.3 11.6 12 12.1 12.9 13.4 13.6 14.4 14.5 15.4 15.6 16.7 17 18.2 19..9 19.9 21.2 21.4 21.5 22 22.5 23.2 23.3 24.4 25.2 25.5 26 27 27.6 27.7 28 28.1 29.2 29.3 30.3 30.6 30.9 32.4 33.2 34.3 35.5 37.1 37.5 38 38.9 40.7 41.4 42.1 44 45.4 45.7 47.5 48.4 49.9 50 50.7 51.4 53.3 53.9 54.7 55.2 58 58.1 58.5 59.3 59.8 61.8 64.5 64.8 65.8 67.2 69.4 69.8 70.1 72 72.7 72.8 73 77 77.4 77.7 81.6 82.4 82.9 85 86.4 87.1 87.7 90 91.4 92 92.4 93.6 93.8 96.8 97.4 102 103 104 104.2 107 109 110 111.5 113 113.6 114 119.4 120 121 122 125 126 126.1 129 137 137.6 139.2 140 145.6 146 146.4 150 152 156 161.3 162 165 165.6 175.2 177 178.6 179 192.3 193 194.4 207 208.3 209 213 219 223.2 224 230 233.4 234 241.9 243 245 246 252.6 258.6 259 260 262 272.4 272.7 274 275 288.5 290 290.4 292 307 308 310 319.1 319.8 324 328 329.2 337 340 344 348.6 349.5 352.5 356 371.1 384.6 387 405 410 414 414.4 416 416.7 425 436.2 454.5 464 469.9 482 486 520 548 567 602 625 648 658 698 713 725 740 750 760 828 1600 Filter Reset	Ipp(A) All 0.5 0.53 0.54 0.55 0.57 0.6 0.61 0.7 0.75 0.8 0.9 1 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 2 2.1 2.2 2.3 2.4 2.5 2.6 2.7 2.8 2.9 3 3.1 3.2 3.3 3.4 3.5 3.6 3.7 3.8 3.9 4 4.1 4.2 4.3 4.4 4.5 4.6 4.7 4.8 4.9 5 5.1 5.2 5.3 5.4 5.5 5.6 5.7 5.8 5.9 6 6.1 6.2 6.3 6.4 6.5 6.6 6.8 6.9 7.1 7.2 7.3 7.5 7.6 7.8 7.9 8 8.2 8.3 8.4 8.5 8.6 8.7 8.8 8.9 9 9.1 9.3 9.4 9.5 9.7 10 10.1 10.2 10.3 10.4 10.7 10.9 11 11.3 11.5 11.6 11.8 11.9 12 12.2 12.3 12.4 13 13.2 13.3 13.4 13.6 13.7 13.8 14.1 14.3 14.4 14.5 14.6 14.7 14.8 14.9 15 15.4 15.5 16 16.1 16.3 16.4 16.5 16.7 16.9 17.2 17.3 17.5 17.7 17.9 18.1 18.2 18.4 18.5 18.6 18.8 19.3 19.4 19.5 19.7 19.9 20.1 20.4 20.5 20.6 20.7 21.4 21.6 21.7 21.8 21.9 22 22.1 22.5 22.6 22.7 23.1 23.2 23.3 23.5 23.8 24 24.2 24.6 24.8 25.3 25.5 25.7 25.8 25.9 26 26.3 26.5 26.7 27.1 27.2 27.5 27.8 27.9 28.2 28.3 28.8 29.1 29.4 30.1 30.2 30.6 30.9 31 31.6 32.1 32.9 33 33.1 33.2 33.3 33.5 33.9 34.2 34.3 34.4 35.3 35.6 35.7 36 36.2 36.3 36.4 36.5 37.3 38.5 38.6 38.8 39 39.1 39.3 39.7 40 40.7 41 41.3 41.4 41.7 42.1 42.3 42.8 43.1 43.2 43.5 44.1 44.3 44.8 45.2 45.5 46.3 46.5 46.6 47.3 48.2 48.6 49.1 49.6 50 50.3 50.4 51.4 51.6 51.7 52.3 52.4 53.1 53.5 53.6 54 54.2 54.4 54.5 55 55.4 56.3 57.2 57.5 57.7 58.3 58.4 58.9 59.6 60.7 61.5 62 62.4 63.8 64.1 64.7 65 65.2 65.9 66.1 66.7 68 68.2 68.8 69.5 69.8 70.5 70.8 71.3 72.1 72.4 72.5 73.6 74 75.4 75.8 77.1 77.5 77.6 78.5 79 80 80.1 82.4 82.5 83.4 84.5 85.3 86 86.1 88.2 88.3 89.3 89.8 90.8 92.6 93 93.6 93.8 93.9 95.1 96.2 97.1 97.4 101 101.8 102 102.3 102.7 103 103.3 103.5 103.7 104.2 108.7 109.1 109.7 110 110.1 110.3 111 112 113.6 114 115.3 115.4 116.3 118.8 119 119.7 122.4 123 123.8 124 124.1 125 128.5 129 129.3 130 132.8 132.9 134 134.4 136 136.4 137.7 138 139.5 140.8 141 144.9 145 145.4 145.6 145.7 147.1 148 150.1 150.8 151.2 152.2 154.3 155 156.8 157 161 163 164.8 165.3 167 169.7 170 171.2 172 172.2 172.91 176.2 176.5 181 181.2 182.1 185.9 186 186.05 190.1 192.3 193 194.3 194.8 198 202.8 203.7 204 204.9 205 205.6 206.54 207.4 208.3 212 215.5 216 216.1 216.3 220.6 225.14 225.3 226 229.5 232.6 233 239 239.1 246.9 247.93 250 251.3 252.0 252 252.5 253 253.8 258.2 263.2 264.32 267.9 269.1 270 270.5 275 275.2 276.1 277.5 280.4 281.4 284 284.5 285.04 288.5 291.3 294 294.1 294.2 297.8 307 308.48 309.9 317.9 324.7 325 326.1 328.2 330.4 331.7 332 338.03 343.2 347 347.2 356.3 363 367 367.6 367.7 370.37 371 385.6 387.6 388 395.3 407 410.96 411 416.7 417 422.5 434.78 440.2 446.4 446.5 448 461.54 463 485.4 485.5 488.7 512.8 513.7 515.4 543.5 544 554.3 576.9 600 603 614.8 Filter Reset	Ir@25°C(μA) All 0.05 0.5 1 2 2.5 5 10 15 20 25 30 35 50 80 100 150 200 250 300 400 500 800 1000 1500 2000 5000 Filter Reset	Package All 175 AK DO-15 DO-201 DO-214AA(SMB) DO-218AB DO-218AB 车用 DO-41 R6 R6 车用 R6车用 SMA SMB SMC SOD-123FL Filter Reset
6.0SMDJ18A 6.0SMDJ18CA	6000	18	20	29.2		5	SMC
6.0SMDJ20A 6.0SMDJ20CA	6000	20	22.2	32.4		5	SMC
6.0SMDJ22A 6.0SMDJ22CA	6000	22	24.4	35.5		5	SMC
6.0SMDJ24A 6.0SMDJ24CA	6000	24	26.7	38.9		5	SMC
6.0SMDJ26A 6.0SMDJ26CA	6000	26	28.9	42.1		5	SMC
6.0SMDJ28A 6.0SMDJ28CA	6000	28	31.1	45.4		5	SMC
6.0SMDJ12A 6.0SMDJ12CA	6000	12	13.3	19.9	331.7	5	SMC
6.0SMDJ13CA 6.0SMDJ13A	6000	13	14.4	21.5	307	5	SMC
6.0SMDJ30A 6.0SMDJ30CA	6000	30	33.3	48.4		5	SMC
6.0SMDJ33A 6.0SMDJ33CA	6000	33	36.7	53.3		5	SMC
6.0SMDJ36A 6.0SMDJ36CA	6000	36	40	58.1	113.6	5	SMC
6.0SMDJ40A 6.0SMDJ40CA	6000	40	44.4	64.5	102.3	5	SMC
6.0SMDJ43A 6.0SMDJ43CA	6000	43	47.8	69.4	95.1	5	SMC
6.0SMDJ45A 6.0SMDJ45CA	6000	50	50	72.7	90.8	5	SMC
6.0SMDJ48A 6.0SMDJ48CA	6000	48	53.3	77.4	85.3	5	SMC
6.0SMDJ51A 6.0SMDJ51CA	6000	82.4	56.7	82.4	80	5	SMC
6.0SMDJ54A 6.0SMDJ54CA	6000	54	60	87.1	75.8	5	SMC
6.0SMDJ58A 6.0SMDJ58CA	6000	58	64.4	93.6	70.5	5	SMC
6.0SMDJ60A 6.0SMDJ60CA	6000	60	66.7	96.8	68.2	5	SMC
6.0SMDJ64A 6.0SMDJ64CA	6000	64	71.1	103	64.1	5	SMC
6.0SMDJ70A 6.0SMDJ70CA	6000	70	77.8	113	58.4	5	SMC
6.0SMDJ75A 6.0SMDJ75CA	6000	75	83.3	121	54.5	5	SMC
6.0SMDJ78A 6.0SMDJ78CA	6000	78	86.7	126	52.4	5	SMC
6.0SMDJ85A 6.0SMDJ85CA	6000	85	137	137	48.2	5	SMC
6.0SMDJ90A 6.0SMDJ90CA	6000	90	100	146	45.2	5	SMC
6.0SMDJ100A 6.0SMDJ100CA	6000	100	111	162	40.7	5	SMC
6.0SMDJ110A 6.0SMDJ110CA	6000	110	122	177	37.3	5	SMC
6.0SMDJ120A 6.0SMDJ120CA	6000	120	133	193	34.2	5	SMC
6.0SMDJ130A 6.0SMDJ130CA	6000	130	144	209	31.6	5	SMC
6.0SMDJ150A 6.0SMDJ150CA	6000	150	167	243	27.2	5	SMC
