MOSFET полевой транзистор

Во - первых, введение в MOSFET

Металлический - оксидный полупроводниковый полевой транзистор, называемый MOSFET, представляет собой полевой транзистор, который может широко использоваться в аналоговых и цифровых цепях. MOSFET в зависимости от полярности своего канала ( рабочего носителя ) можно разделить на два типа типа типа «N - тип» и «P - тип», обычно называемые также «N - N-MOSFET» и «P - Mosfet», которые широко используются в электрических переключателях цепей.

Во - вторых, навыки выбора MOSFET

1.Выбирать канал N или канал P, в выключателе на стороне низкого напряжения следует применять канал N MOSFET, что обусловлено соображениями по напряжению, необходимому для выключения или направляющего устройства. Когда MOSFET подключается к шине и нагруженному заземлению, нужно использовать выключатель стороны высокого напряжения. Обычно из соображений, связанных с приводом напряжения;

2.Чем больше номинальное напряжение, тем выше стоимость устройства, Vos должен покрывать диапазон номинального рабочего напряжения цепи и обращать внимание на кривую температуры;

3 Определение номинального тока, который должен быть максимальным током, доступным для нагрузки во всех случаях;

4. Выбрав номинальный ток, необходимо также рассчитать потери проводимости. MOSFET при «проводимости» похож на - переменное сопротивление, определяемое RDS(ON ) устройства и существенно изменяющееся с температурой. Потеря мощности устройства может быть рассчитана с помощью lload2xRDS(ON ) и будет изменяться пропорционально. Чем выше напряжение VGS, наложенное на MOSFET, тем меньше Ros(ON ); И наоборот, Rps(ON ) будет компромиссным местом. Для переносного проекта применяется более высокая конструкция, что позволяет применять высокое напряжение. Обратите внимание на то, что сопротивление Ros(ON ) будет незначительно повышаться по току;

5. Определите производительность переключателя, которая представляет собой емкость затвора / полюса утечки, затвора / полюса источника и полюса утечки. Эти емкости приводят к потере переключателей в устройствах, поскольку при каждом выключателе они ниже, а эффективность устройств снижается. Для расчета общей потери устройств в процессе открытия и закрытия проектировщик должен рассчитать потери ( Eon ) в процессе открытия и потери ( Eoff ) в процессе закрытия.

Part Number	Package All CSP1.1X1.1 CSP2.14X1.4 *DFN 56-8 DFN1.21.2-3* DFN1006-3 *DFN23-6 DFN2020-6 DFN2X2-6 DFN2X3-6 DFN3.33.3-8* DFN3.3X3.3 DFN3.3X3.3-8 DFN3X3EP DFN5X6-8 Dual P *PDFN33 PDFN3.33.3* SOP-8 SOT-223 SOT-223-3 SOT-23 SOT-23-3 SOT-23-3L SOT-23-6 SOT-23-6L SOT-323 SOT-363 SOT-523 SOT-563 SOT-723 SOT-883 SOT-89-3 SOT23-6 TO-220 TO-220-3 TO-220F TO-247 TO-251 TO-252 TO-263 TO-3P TOLL TSOP-6 Filter Reset	Vdss Min(V) Drain-Source voltage All -350 -200 -150 -100 -60 -50 -40 -30 -25 -20 -19 -18 -15 -12 12 12/-12 18 20 20/-20 30 40 50 60 69 70 72 80 85 100 120 150 200 250 30/-30 400 500 600 650 700 900 Filter Reset	Drain Current ID(A)25℃ All - -120 -99 -90 -85 -82 -70 -65 -63 -60 -50 -45 -40 -30 -28 -26.5 -26 -25 -23 -20 -18.8 -18 -16 -15.8 -15 -14 -13.5 -13 -12 -11.3 -11 -10.5 -10 -9.4 -8.8 -8.2 -8.1 -8 -7 -6.2 -6 -5.6 -5.4 -5.1 -5 -4.9 -4.7 -4.4 -4.2 -4.1 -4 -3.9 -3.8 -3.7 -3.4 -3.3 -3 -2.8 -2.5 -2.4 -2.3 -2 -1.6 -1.5 -1 -0.9 -0.66 -0.6 -0.56 -0.35 -0.2 -0.17 -0.13 0.1 0.115 0.15 0.17 0.2 0.24 0.25 0.3 0.32 0.34 0.35 0.4 0.5 0.6 0.63 0.63/0.91 0.7 0.75 0.75@N -0.66@P 0.75@N -0.66@P 0.8 0.93 1 1.8 10+10 10/-7.6 18@N -15@P 18@N -15@P 2 2.1 2.3 2.5 2.6 2.8 2.8@N -2.8@P 2.8@N/-2.8@P 28@N -19.7@P 28@N -19.7@P 3 3.5 3.5@N/-2.5@P 3.5@N/-2.7@P 3.6 4 4.2 4.3 4.5 5 5.2 5.6 5.8 6 6.5 10 11 12 13 15 18 19.3 20 21 25 28 30 35 100 108 110 115 120 130 140 150 160 180 200 220 300 310 32@N -26.8@P 32@N -26.8@P 380 3@N -2.8@P 3@N-3@P 40 45 48 5.6@N -3.8@P 5.6@N -3.7@P 5.6@N/-3.7@P 50 58 5@N/-5@P 6.2@N -4.8@P 6.5+6.5 6.5@N -7@P 6.8 6@N -6@P 7 7.2 7.7 7.8 7.8+7.8 8 8.2 8.5 9 9.5 9.6 9.8 60 62 64 65 70 78 80 83 86 9.5+9.5 90 95 600 ±0.3 Filter Reset	Vgs(V) All - -12 -8 -1.666666667 0.6 1.6 2 2.5 6 8 10 12 16 20 25 30 ±12 ±20 ±30 ±30V ±8 Filter Reset	Vth Typ All - -0.3..-1 -0.3..-1.0 -0.35..-1.1 -0.35~-1 -0.35~-1.1 -0.3~-1 -0.4..-0.1 -0.4..-1 -0.4..-1.0 -0.4..-1.5 -0.45..-0.9 -0.45..-1 -0.45..-1.5 -0.45~-0.9 -0.45~-1 -0.4~-0.5 -0.4~-1 -0.4~-1.0 -0.5..-0.9 -0.5..-1.1 -0.5..-1.5 -0.5~-1.2 -3 -2.6 -2.2 -2.1 -1.9 -1.8 -1.75 -1.7 -1.6 -1.5 -1.4 -1.3 -1 -0.9 -0.85 -0.7 -0.65 -0.62 -0.6 -0.57 -0.45 -0.6~-2 -0.8..-2 -0.8..2.0 -0.8~-2 -0.9~-2 -1..-2.5 -1..-3 -1.0..-2.5 -1.0..2.5 -1.0~-2.5 -1.2..-2.5 -1.2..2.5 -1.2~-2.5 -1.2~2.5 -1.3..2.5 -1.3~2.5 -1.5~-2.3 -1.5~-3 -1~-2 -1~-2.5 -1~-3 -2..-4 -4..-2 -4.0~-1.0 -4~-2 0.3..1 0.35..1.0 0.35..1.1/-0.35..-1.1 0.35~1.1 0.35~1.1/-0.35~-1.1 0.35~2.5 0.4..1.2/ -0.4..-1.2 0.4..1/-0.4..-1 0.45..0.9 0.45..1.5 0.45~0.9 0.45~1 0.45~1.5 0.4~1 0.4~1.1 0.4~1/-0.4~-1 0.5 0.5..0.85 0.5..1.2 0.5..1.5 0.5~0.85 0.6 0.6..1.2/ -0.45..-0.9 0.6..1.5 0.6..2 0.6/-0.7 0.62 0.62/-0.62 0.65 0.65..1.2 0.65/-0.7 0.65~1.2 0.66 0.68 0.6~1 0.6~1.5 0.6~2 0.7 0.75 0.75/-0.7 0.78 0.7~1.4 0.8 0.8..1.5 0.8..2 0.85 0.8~1.5 0.8~2 0.9 0.92 0.95 1 1..2 1..2.5 1..3 1.0..2.5 1.0~2.4 1.0~2.5 1.1 1.1..2.1 1.1~2.2 1.2 1.2..2.5 1.2~2.5 1.3 1.5 1.5/-1.5 1.5/-1.6 1.5~2.5 1.5~3.3 1.6 1.6/-1..-2.5 1.6/-1.6 1.6/-1.7 1.6/-1.9 1.6/-1~-2.5 1.7 1.7/-1.6 1.76 1.8 1.85 1.9 1~2.5 1~3 2 2..4 2.0..4.0 2.5..4.5 2.7 2.8 2.8..4.2 2.8~4.2 2.9 2~4 3 3..4 3.0..4.0 3.2 3.3 3.4 3.5 3~4 3月4日 Filter Reset	Ron(10V) (mΩ)Typ All - 0.17 0.18 0.28 0.37 0.38 0.52 0.75 0.86 0.95 0.97 1.1 1.3 1.4 1.5 1.6 1.75 1.8 1.9 15/25 2 2.1 2.2 2.35 2.4 2.5 2.8 3.2 3.3 3.5 3.6 3.7 3.8 4 4.1 4.2 4.3 4.5 4.8 4.9 5 5.4 5.5 5.6 5.7 5.8 5.9 6 6.2 6.3 6.4 6.5 6.6 6.8 7 7.2 7.5 7.6 8 8.2 8.4 8.5 8.8 9 9.2 9.3 9.4 9.6 9.8 9.9 10 10.5 11 11.5 11.6 12 12.5 12.9 13 13.5 13.8 14 14.5 15 15.5 15.6 16 17.5 18 18.5/35.2 18/42 19 20 20/28 20/30 21 24 24.5 25 25.5 26 27 28 29 30 31 32 34 35 36 36.4 36/69 37 38 40 41 42 43 44 45 46 48 50 53 55 56 58 62 63 65 67 68 70 72 73 75 78 80 83 85 86 88 90 93 95 105 106 108 110 120 125 130 142 145 150 160 165 170 200 210 220 230 250 260 280 340 400 450 520 560 600 750 900 950 1000 1100 1200 1400 1500 1600 1900 2000 2200 2600 3000 3500 4500 8.5/20 – — Filter Reset	Ron(10V) (mΩ) Max All - 0.22 0.25 0.34 0.46 0.5 0.65 1 1.1 1.15 1.3 1.35 1.4 1.8 1.9 1.95 2 2.2 2.3 2.4 2.5 2.6 2.8 10 10.5 10.8 11 12 13 13.5 14 15 15.5 16 17 17.5 18 18.5 19 20 21 22 100 105 110 112 120 125 12月25日 130 140 150 180 185 190 200 1100 1200 1300 1400 1600 1900 2000 12000 22/32 22/42 25/38 25/55 3 3.2 3.5 3.9 4 4.2 4.4 4.5 4.7 5 5.2 5.5 5.7 5.8 6 6.2 6.4 6.5 6.7 6.8 7 7.2 7.5 8 8.2 8.5 8.6 8.7 9 9.5 23 24 25 26 27 28 29 30 30/33 31 32 33 35 36 37 38 39 40 41 42 43 44 45 46 48 50 51 52 55 58 58/100 60 62 65 70 75 80 85 87 90 95 96 240 250 280 300 310 320 350 420 520 580 650 720 750 840 900 2300 2400 2500 2800 3000 4000 4500 5000 6000 7000 7500 8000 Filter Reset	Ron(4.5V) (mΩ)Typ All - 0.25 0.29 0.41 1.1 1.5 1.6 1.8 1.9 11月28日 17/37 19.5/49 2 2.1 2.2 2.3 2.5 2.9 20/37 24/68 3 3.1 3.3 3.4 3.5 4 4.1 4.2 4.4 4.5 4.7 5.5 5.7 5.8 5.9 6 6.1 6.5 6.6 6.8 6.9 7.2 7.3 7.5 7.8 8 8.2 8.5 8.6 8.7 8.8 8.9 9 9.2 9.5 9.7 10 10.5 11 11.5 12 12.3 12.6 12.8 13 13.4 13.5 14 14.3 14.5 14.6 15 15.2 15.5 16 17 17.4 18 18.5 18.9 19.5 20 20.5 21 21.5 22 22.5 24 24.4 25 26 26.5 260/460 27 28 28/60 29 29/78 30 30.3/42.6 30.4 30.5 32 33 35 36 37 38 39 39/53 40 41 42 43 43/80 44 45 46 47/70 48 49 50 52 53 55 57 58 59 60 60/110 62 64 65 68 7.7/16.8 70 71 75 78 80 81 82 85 88 90 95 96 98 100 110 115 120 125 130 135 158 160 165 170 180 190 200 230 240 250 260 270 290 300 320 410 430 450 560 600 610 800 1300 1800 2000 2300 2500 3000 3500 3800 5000 6000 — Filter Reset	Ron(4.5V) (mΩ)Max All - 0.375 0.4 0.7 1.5 2 2.3 2.4 2.5 2.6 3 3.2 3.5 3.6 3.8 3.9 4.5 4.8 5 5.2 5.5 6 6.5 6.6 6.8 7 7.6 8 8.2 8.3 8.5 8.8 9 9.5 10 10.5 11 12 12.5 13 13.5 14 15 16 16.5 17 18 18.5 20 21 21.5 22 23 24 25 25.35 26 27 28 29.5 30 31 32 33 34 35 36 36.4 37 38 39 40 42 43 44 45 47 48 50 52 53 55 56 57 60 62 64 65 68 70 73 75 80 82 88 90 93 95 100 105 110 112 115 120 125 130 135 140 145 150 160 165 170 180 200 220 230 240 250 300 310 1000 10月20日 1200 16/38 2000 25/64 29/61 30/54 3000 10000 32/74 320 3200 35/85 350 37/50 375 380 40/85 400 400/700 460 48/58 500 520 560 5500 60/110 600 4000 6000 65/110 65/96 700 850 7000 7500 8000 95/150 — Filter Reset
2N7002W(ESD)	SOT-323	60	0.115	20	1.6	1400	7500	1800	7500
LM23T20V06	SOT-323	20	0.6	12	0.5..0.85	-	-	300	350

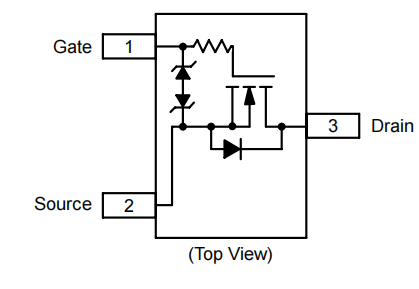

LM1012T (ESD)	SOT-523	20	0.5	6	0.45..0.9	-	-	0.41	0.7
LM1012 (ESD)	SOT-523	20	0.5	12	0.75	-	-	190	380
LM4153	SOT-523	20	0.7	10	0.3..1	-	-	250	400
2N7002NT (ESD)	SOT-523	30	0.15	20	0.6..1.5	2600	4000	6000	8000

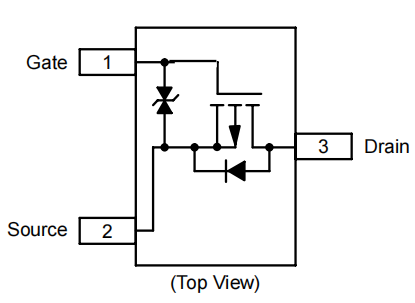

LM3019 (ESD)	SOT-523	50	0.2	20	1	2000	3000	3000	4000
2N7002KT(ESD)	SOT-523	60	0.115	20	1..2.5	-	5000	-	7000
2N7002T	SOT-523	60	0.115	20	1..2.5	-	5000	-	7000
LM3134KT (ESD)	SOT-723	20	0.75	12	0.75	-	-	130	250
LM3134KM3	SOT-723	20	0.75	10	0.7	-	-	270	400
LM3541K	SOT-723	30	0.115	20	1	2000	4000	3000	6000
LM1012N3 (ESD)	SOT-883	20	0.5	6	0.3..1	-	-	410	600
LM3043N (ESD)	SOT-883	30	0.93	12	0.45..1.5	-	-	-	460
LCE6003M	SOT-89-3	60	3	20	1.2	73	100	-	120

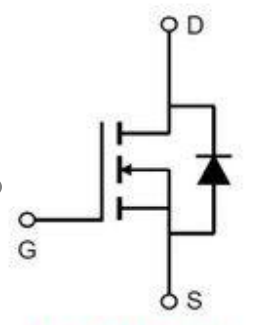

LMXD6072	SOT-89-3	60	4	20	1..2.5	67	100	-	-
LM9T5N10	SOT-89-3	100	5	20	1.6	88	110	95	125
LM0708	TO-220	70	80	25	3	7	8	-	-
LM0804	TO-220	80	140	-1.666666667	3	3.7	4.4	-	-
LMFB70N10	TO-220	100	70	20	1.6	8.5	10.5	11	15
LCE65T180	TO-220	650	21	30	3.5	150	180	-	-
LCEP60T12A	TO-220-3	60	120	20	1.7	3.5	4	4	5
LCE6990	TO-220-3	69	90	20	2.9	6.2	7.2	-	-
LMFB120N08	TO-220-3	85	120	20	3	4.5	5.2	—	—
LCEP0178A	TO-220-3	100	78	20	1.7	7.2	8.5	9.5	12
LCEP01T11	TO-220-3	100	108	20	2.5..4.5	5.7	6.5	-	-
LCE1520	TO-220-3	150	20	20	3.4	70	85	-	-
LM0240	TO-220-3	200	40	20	3.2	36.4	41	-	-
LMP85T11M	TO-220	85	115	20	2.9	5	5.7	-	-
LMP0160F	TO-220F	100	60	20	3	9.2	10.8	-	-
