MOSFET полевой транзистор
|
Во - первых, введение в MOSFET
Металлический - оксидный полупроводниковый полевой транзистор, называемый MOSFET, представляет собой полевой транзистор, который может широко использоваться в аналоговых и цифровых цепях. MOSFET в зависимости от полярности своего канала ( рабочего носителя ) можно разделить на два типа типа типа «N - тип» и «P - тип», обычно называемые также «N - N-MOSFET» и «P - Mosfet», которые широко используются в электрических переключателях цепей. Во - вторых, навыки выбора MOSFET
1.Выбирать канал N или канал P, в выключателе на стороне низкого напряжения следует применять канал N MOSFET, что обусловлено соображениями по напряжению, необходимому для выключения или направляющего устройства. Когда MOSFET подключается к шине и нагруженному заземлению, нужно использовать выключатель стороны высокого напряжения. Обычно из соображений, связанных с приводом напряжения;
2.Чем больше номинальное напряжение, тем выше стоимость устройства, Vos должен покрывать диапазон номинального рабочего напряжения цепи и обращать внимание на кривую температуры;
3 Определение номинального тока, который должен быть максимальным током, доступным для нагрузки во всех случаях;
4. Выбрав номинальный ток, необходимо также рассчитать потери проводимости. MOSFET при «проводимости» похож на - переменное сопротивление, определяемое RDS(ON ) устройства и существенно изменяющееся с температурой. Потеря мощности устройства может быть рассчитана с помощью lload2xRDS(ON ) и будет изменяться пропорционально. Чем выше напряжение VGS, наложенное на MOSFET, тем меньше Ros(ON ); И наоборот, Rps(ON ) будет компромиссным местом. Для переносного проекта применяется более высокая конструкция, что позволяет применять высокое напряжение. Обратите внимание на то, что сопротивление Ros(ON ) будет незначительно повышаться по току;
5. Определите производительность переключателя, которая представляет собой емкость затвора / полюса утечки, затвора / полюса источника и полюса утечки. Эти емкости приводят к потере переключателей в устройствах, поскольку при каждом выключателе они ниже, а эффективность устройств снижается. Для расчета общей потери устройств в процессе открытия и закрытия проектировщик должен рассчитать потери ( Eon ) в процессе открытия и потери ( Eoff ) в процессе закрытия. |
| Part Number |
Package
|
Vdss Min(V) Drain-Source voltage
|
Drain Current ID(A)25℃
|
Vgs(V)
|
Vth Typ
|
Ron(10V) (mΩ)Typ
|
Ron(10V) (mΩ) Max
|
Ron(4.5V) (mΩ)Typ
|
Ron(4.5V) (mΩ)Max
|
Inner Diagram | Data sheet |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LMFB30N20 | TO-220F | 200 | 30 | 30 | 3 | 70 | 80 | - | - |
![]() |
|
| LCE65T1K2F | TO-220F | 650 | 4 | 30 | 3..4 | 950 | 1100 | - | - |
![]() |
|
| LMFB4N65 | TO-220F | 650 | 4 | 30 | 3.0..4.0 | 950 | 1100 | — | — |
![]() |
|
| LCE65T900F | TO-220F | 650 | 5 | 30 | 3..4 | 750 | 900 | - | - |
![]() |
|
| LMFB7N65 | TO-220 | 650 | 7 | 30 | 2..4 | 1000 | 12000 | — | — |
![]() |
|
| LMFB8N65 | TO-220F | 650 | 8 | 30 | 3.3 | 560 | 650 | - | - |
![]() |
|
| LMFB10N65 | TO-220F | 650 | 10 | 30 | 2.0..4.0 | 750 | 900 | - | - |
![]() |
|
| LCE65T180F | TO-220F | 650 | 21 | 30 | 3.5 | 150 | 180 | - | - |
![]() |
|
| LCE0205IA | TO-251 | 200 | 5 | 20 | 1.7 | 520 | 580 | - | - |
![]() |
|
| LMU60R840A | TO-251 | 600 | 5 | 30 | 2.8..4.2 | 750 | 840 | - | - |
![]() |
|
| LM65T1K2I | TO-251 | 650 | 4 | 30 | 3..4 | 950 | 1100 | - | - |
![]() |
|
| LM70T1K2I | TO-251 | 700 | 4 | 30 | 3..4 | 1100 | 1300 | - | - |
![]() |
|
| LMAK60N02 | TO-252 | 20 | 60 | 12 | 0.7 | - | - | 4.1 | 5.5 |
![]() |
|
| LMAK50N03 | TO-252 | 30 | 50 | 20 | 1.2..2.5 | 9 | 12 | 11 | 18 |
![]() |
|
| LMD50N03A | TO-252 | 30 | 50 | 20 | 1.5 | 6.5 | 9 | 8.6 | 11 |
![]() |
|
| LMAK80N03 | TO-252 | 30 | 80 | 20 | 1.6 | 4.8 | 6 | 6.5 | 9 |
![]() |
|
| LMD80N03A | TO-252 | 30 | 80 | 20 | 1.5 | 3.6 | 4.5 | 4.7 | 6 |
![]() |
|
| LMW8726 | TO-252 | 30 | 86 | 20 | 1.6 | - | 5.8 | - | 6.8 |
![]() |
|
| LMXD3005 | TO-252 | 30 | 90 | 20 | 1.5 | 4.1 | 5.8 | 5.7 | 8 |
![]() |
|
| LMXD3002 | TO-252 | 30 | 150 | 20 | 1.5 | 2 | 2.6 | 3.4 | 5 |
![]() |
|
| LMAK180N03 | TO-252 | 30 | 180 | 20 | 1.6 | 2.1 | 3.2 | 3 | 3.8 |
![]() |
|
| LMAK80N04 | TO-252 | 40 | 80 | 20 | 1.5 | 6 | 7.5 | 9 | 12 |
![]() |
|
| LCE4080K | TO-252 | 40 | 80 | 20 | 1.8 | - | 7 | - | - |
![]() |
|
| LMAK10N06 | TO-252 | 60 | 13 | 20 | 1.6 | 65 | 80 | 75 | 90 |
![]() |
|
| LMD20N06A | TO-252 | 60 | 20 | 20 | 1.5 | 34 | 43 | 36 | 47 |
![]() |
|
| LMAK28N06 | TO-252 | 60 | 28 | 20 | 1.6 | 28 | 36 | 38 | 45 |
![]() |
|
| LMAK50N06 | TO-252 | 60 | 58 | 20 | 1.8 | 11 | 16 | 16 | 20 |
![]() |
|
| LMXD6015 | TO-252 | 60 | 50 | 20 | 1.9 | 14 | 20 | 21 | 30 |
![]() |
|
| LMAK130N06 | TO-252 | 60 | 130 | 20 | 1.6 | 2.35 | 3.2 | 2.9 | 3.6 |
![]() |
|

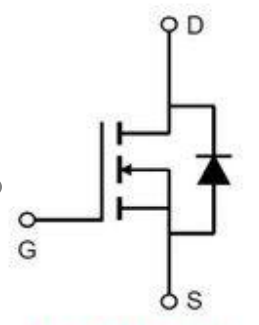

| LMAK100N08 | TO-252 | 80 | 100 | 20 | 3 | 5.5 | 6.8 | - | - |
![]() |
